OPIS OGÓLNY
Bezpiecznik zabezpiecza instalację elektryczną interweniując w przypadku uszkodzenia lub nieprawidłowego działania instalacji elektrycznej.
Jeżeli urządzenie elektryczne nie działa, należy sprawdzić odpowiedni bezpiecznik; element przewodzący A nie może być przerwany. W przeciwnym razie należy wymienić przepalony bezpiecznik na nowy o tej samej wartości prądowej (tego samego koloru).
B: bezpiecznik nie przepalony.
C: bezpiecznik z elementem przewodzącym przepalonym.
Aby ułatwić wymianę bezpiecznika, użyć kleszczy D zamocowanych w skrzynce bezpieczników w desce rozdzielczej.
Nigdy nie zastępować przepalonego bezpiecznika drutem lub innym materiałem przewodzącym.
UWAGA
Nie wymieniać żadnym przypadku bezpiecznika na nowy o wyższej wartości prądowej. NIEBEZPIECZEŃSTWO POŻARU.
Jeżeli się przepali bezpiecznik główny (MEGA- FUSE, MIDI-FUSE lub MAXI- FUSE), zwrócić się do ASO Fiata. Przed wymianą bezpiecznika upewnić się, czy kluczyk wyjęty jest z wyłącznika zapłonu i/lub wszystkie odbiorniki elektryczne są wyłączone.
Jeżeli bezpiecznik przepali się ponownie, zwrócić się do ASO Fiata.
DOSTĘP DO BEZPIECZNIKÓW
Bezpieczniki w samochodzie umieszczone są w skrzynkach bezpieczników, znajdujących się w desce rozdzielczej, na biegunie dodatnim akumulatora, w komorze silnika i w bagażniku (po stronie lewej).
Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników znajdujących się w skrzynce bezpieczników w desce rozdzielczej, należy odkręcić śrubę mocującą A i zdją pokrywę.
Skrzynka bezpieczników w desce rozdzielczej
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników obok akumulatora, należy zdją odpowiednią pokrywę zabezpieczającą.
Skrzynka bezpieczników na biegunie dodatnim akumulatora
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników znajdującej się na biegunie dodatnim akumulatora, należy odłączyć zaczepy sprężyste A i wyjąć pokrywę zabezpieczającą B.
Skrzynka bezpieczników w bagażniku
Aby uzyskać dostęp do bezpieczników w skrzynce bezpieczników znajdującej się z lewej strony w bagażniku, otworzyć odpowiednią pokrywę A (jak pokazano na rysunku).
TABELA ZBIORCZA BEZPIECZNIKÓW
Skrzynka bezpieczników w desce rozdzielczej
Skrzynka bezpieczników w komorze silnika
Skrzynka bezpieczników w bagażniku

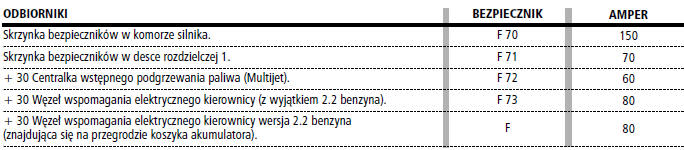

Skrzynka bezpieczników na akumulatorze
