Ford Mondeo: Uruchamianie pojazdu za pomocą przewodów rozruchowych

Ford Mondeo –> Akumulator pojazdu –> Uruchamianie pojazdu za pomocą przewodów rozruchowych

OSTRZEŻENIE Nie używaj przewodów paliwowych, pokryw rozrządu silnika ani kolektora ssącego jako punktów uziemienia.



UWAGI
  • Podłączaj jedynie akumulatory o tym samym napięciu nominalnym.
  • Zawsze stosuj przewody rozruchowe wyposażone w izolowane końcówki zaciskowe i o odpowiednim przekroju.
  • W trakcie rozruchu nie odłączaj rozładowanego akumulatora od układu elektrycznego pojazdu.

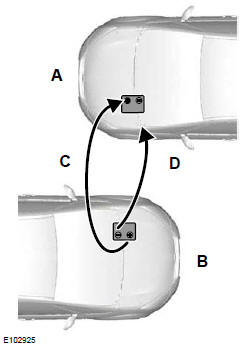

Podłączanie przewodów

Podłączanie przewodów


  1. Pojazd z akumulatorem rozładowanym
  2. Pojazd z akumulatorem pomocniczym
  3. Przewód połączenia bieguna dodatniego
  4. Przewód połączenia bieguna ujemnego
  1.  Ustaw samochody tak, aby się ze sobą nie stykały.
  2.  Wyłącz silnik i wszystkie odbiorniki prądu.
  3.  Połącz dodatni biegun (+) pojazdu B z dodatnim biegunem (+) pojazdu A (przewód C).
  4. Połącz ujemny biegun (-) pojazdu B z połączeniem do masy pojazdu A (przewód D). Patrz Punkty połączenia akumulatora .
UWAGI
  • Nie wolno podłączać przewodu do ujemnego bieguna (-) rozładowanego akumulatora.
  • Dopilnuj, aby przewody nie dotykały żadnych części będących w ruchu ani elementów układu doprowadzania paliwa.

Rozruch silnika

  1.  Doprowadź silnik pojazdu B do umiarkowanie wysokich obrotów.
  2.  Uruchom silnik pojazdu A.
  3.  Pozwól silnikom obu pojazdów pracować przez co najmniej 3 minuty przed odłączeniem przewodów.
UWAGA Rozłączając przewody nie włączaj reflektorów zamiast ogrzewania tylnej szyby. Podwyższone napięcie spowoduje przepalenie żarówek.

Odłącz przewody w odwrotnej kolejności
