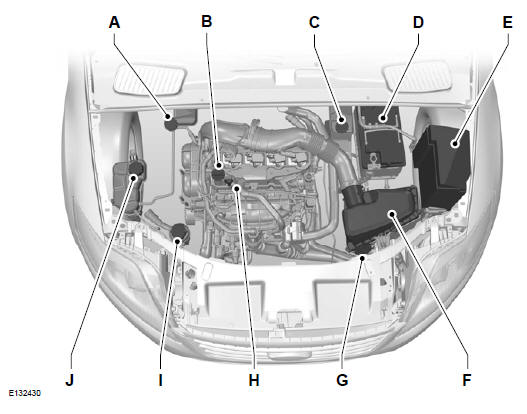

Widok ogólny obszaru pod pokrywą komory silnika - 1,6 L ECOBOOST SCTI (SIGMA)


  1. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z prawej strony). Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego .
  2. Korek wlewu oleju1. Patrz B Sprawdzenie oleju silnikowego .
  3. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z lewej strony). Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego .
  4.  Akumulator. Patrz Akumulator pojazdu .
  5.  Skrzynka bezpieczników komory silnika Patrz Bezpieczniki .
  6.  Filtr powietrza. Nie wymaga obsługi.
  7. Zbiornik płynu spryskiwaczy. Patrz Sprawdzenie płynu do spryskiwaczy .
  8.  Miarka poziomu oleju1. Patrz Sprawdzenie oleju silnikowego .
  9. Zbiornik płynu układu wspomagania kierownicy. Patrz Sprawdzenie płynu układu wspomagania kierownicy .
  10. Zbiornik płynu chłodzącego silnik. Patrz Sprawdzenie płynu chłodzącego silnik .

1Dla ułatwienia identyfikacji korki i zakrętki zbiorników płynów oraz miarka poziomu oleju silnikowego są oznaczone kolorem.
