Ford Mondeo: Widok ogólny obszaru pod pokrywą komory silnika - 2,3 L DURATEC-HE (MI4)

Ford Mondeo –> Przeglądy okresowe i obsługa –> Widok ogólny obszaru pod pokrywą komory silnika –> Widok ogólny obszaru pod pokrywą komory silnika - 2,3 L DURATEC-HE (MI4)

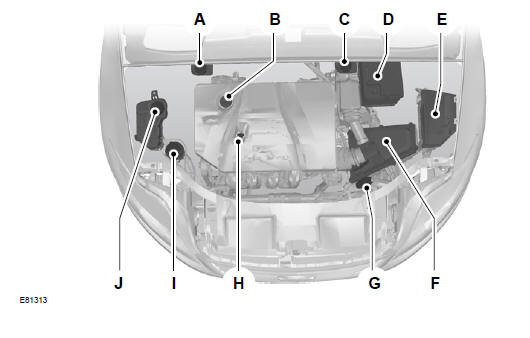

Widok ogólny obszaru pod pokrywą komory silnika - 2,3 L DURATEC-HE (MI4)


  1. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z prawej strony). Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego .
  2. Korek wlewu oleju1. Patrz B Sprawdzenie oleju silnikowego .
  3. Zbiornik płynu hamulcowego i sprzęgła hydraulicznego (pojazdy z kierownicą z lewej strony). Patrz Sprawdzenie płynu hamulcowego i sprzęgła hydraulicznego .
  4. Akumulator. Patrz Uruchamianie pojazdu za pomocą przewodów rozruchowych .
  5. Skrzynka bezpieczników komory silnika Patrz Tabela specyfikacji bezpieczników .
  6.  Filtr powietrza. Nie wymaga obsługi.
  7. Zbiornik płynu spryskiwaczy. Patrz Sprawdzenie płynu do spryskiwaczy .
  8.  Miarka poziomu oleju1. Patrz Sprawdzenie oleju silnikowego .
  9. Zbiornik płynu układu wspomagania kierownicy. Patrz Sprawdzenie płynu układu wspomagania kierownicy .
  10. Zbiornik płynu chłodzącego silnik. Patrz Sprawdzenie płynu chłodzącego silnik .

1 Dla ułatwienia identyfikacji korki i zakrętki zbiorników płynów oraz miarka poziomu oleju silnikowego są oznaczone kolorem.
