Mercedes-Benz CLA-Class: Montaż urządzeń łączności radiowej i telefonów komórkowych

Mercedes-Benz CLA-Class –> Dane techniczne –> Instalacja elektryczna pojazdu –> Montaż urządzeń łączności radiowej i telefonów komórkowych

OSTRZEŻENIE

Jeśli nadajnik radiowy zostanie zmanipulowany lub zamontowany nieprawidłowo, jego promieniowanie elektromagnetyczne może zakłócać działanie układów elektronicznych pojazdu. W wyniku tego bezpieczeństwo eksploatacji pojazdu może być zagrożone. Istnieje ryzyko wypadku!

Prace przy urządzeniach elektrycznych i elektronicznych należy zawsze zlecać w fachowym serwisie.



OSTRZEŻENIE

W przypadku niefachowej eksploatacji nadajników radiowych w pojazdach, ich promieniowanie elektromagnetyczne może zakłócać działanie pokładowych urządzeń elektronicznych, np. gdy

  • nadajnik radiowy nie jest podłączony do anteny zewnętrznej

  • antena zewnętrzna jest nieprawidłowo zamontowana lub nieeliminująca odbić.

W wyniku tego bezpieczeństwo eksploatacji pojazdu może być zagrożone. Istnieje ryzyko wypadku!

Montaż anten zewnętrznych eliminujących odbicia należy zlecać w fachowym serwisie. Nadajniki radiowe podczas eksploatacji w pojeździe należy zawsze podłączać do anten zewnętrznych eliminujących odbicia.



Wskazówka

Zignorowanie zasad montażu i użytkowania urządzeń łączności radiowej może spowodować cofnięcie decyzji o dopuszczeniu pojazdu do ruchu drogowego.

W szczególności należy przestrzegać następujących wymagań:

  • korzystanie wyłącznie z dopuszczonych pasm częstotliwości

  • przestrzeganie maksymalnej mocy wyjściowej urządzenia

  • korzystanie wyłącznie z dopuszczonych pozycji anteny

Zwiększone promieniowanie elektromagnetyczne może spowodować zagrożenie dla zdrowia. Korzystanie z anteny zewnętrznej pozwala uniknąć - tak ostatnio często dyskutowanych - możliwych zagrożeń dla zdrowia, spowodowanych polem elektromagnetycznym.

Należy przestrzegać wskazówek dotyczących eksploatacji telefonów komórkowych.

Po poprawnym montażu radiowego urządzenia nadawczo-odbiorczego możliwe jest zamontowanie anteny w następujących miejscach:

Montaż urządzeń łączności radiowej i telefonów komórkowych


Dopuszczone pozycje anteny

  1. Przednia część dachu
  2. Tylna część dachu
  3. Tylne błotniki
  4. Klapa bagażnika

Info

W przypadku pojazdów z panoramicznym oknem dachowym montaż anteny w przednim i tylnym obszarze dachu jest niedozwolony.

Na tylnych błotnikach zaleca się montowanie anteny od strony środka jezdni.

Do pofabrycznego montażu nadajników fal radiowych należy stosować dyrektywę techniczną ISO/TS 21609 (Specyfikacja techniczna dla pojazdów drogowych - wytyczne EMC dotyczące instalacji niefabrycznych radiowych urządzeń nadawczych). Należy przestrzegać przepisów regulujących zasady montażu zewnętrznych elementów na nadwoziu.

Jeśli pojazd jest fabrycznie wyposażony w instalację łączności radiowej, należy wykorzystywać zamontowane w ramach tej instalacji złącza zasilania, wzgl. złącza antenowe. Podczas montowania należy bezwzględnie przestrzegać zaleceń przedstawionych w dodatkowych instrukcjach opracowanych przez producenta.

Różnice pasm częstotliwości, maksymalnych mocy nadajników lub pozycji anten muszą być dopuszczone przez Daimler AG.

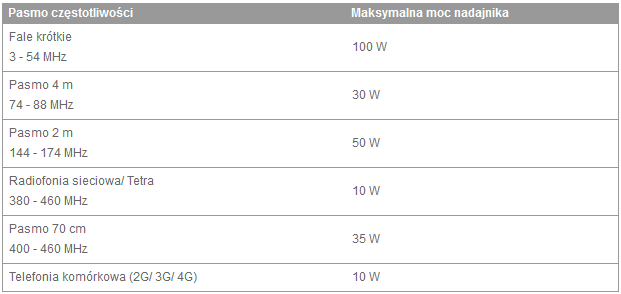

Maksymalna moc nadajnika (PEAK), mierzona na podstawie anteny, nie może przekroczyć następujących wartości:

Montaż urządzeń łączności radiowej i telefonów komórkowych


W pojeździe można korzystać bez ograniczeń z następujących urządzeń:

Dla następujących pasm częstotliwości nie istnieją żadne ograniczenia pozycji anteny w obszarze zewnętrznym pojazdu:
