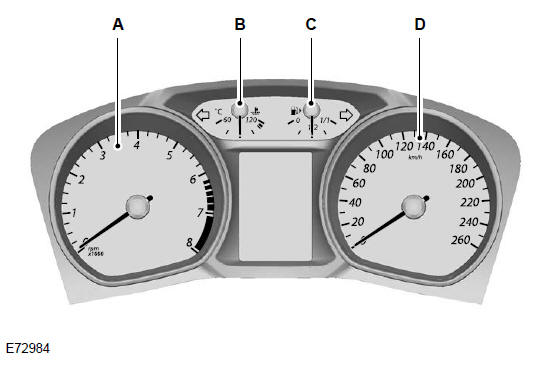

Typ 1 i 2
A Obrotomierz
B Wskaźnik temperatury płynu chłodzącego silnik
C Wskaźnik paliwa
D Prędkościomierz

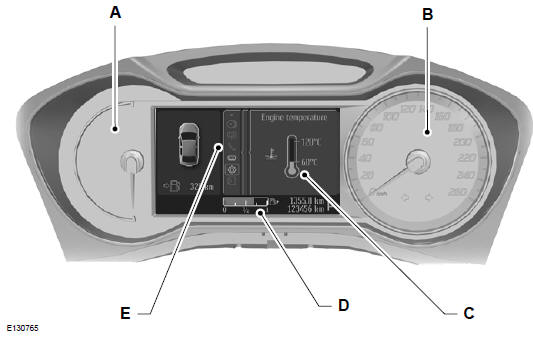

Typ 3
A Obrotomierz
B Prędkościomierz
C Wskaźnik temperatury płynu chłodzącego silnik
D Wskaźnik paliwa
E Centrum komunikatów. Patrz Wyświetlacze informacyjne .
Wskaźnik temperatury płynu chłodzącego silnik
Wskazówka: W zestawie wskaźników typu 3 wskaźnik ten jest wyświetlany w centrum komunikatów i nie pojawia się, o ile nie jest to konieczne. Patrz Wyświetlacze informacyjne .
Pokazuje temperaturę płynu chłodzącego silnik. Przy normalnej temperaturze pracy silnika wskazówka znajduje się w położeniu środkowym.
| UWAGA Nie uruchamiaj ponownie silnika, zanim przyczyna jego przegrzewania się nie zostanie usunięta. |
Jeżeli wskazówka przesunie się w stronę 120C, oznacza to przegrzewanie się silnika. Zatrzymaj silnik, wyłącz zapłon i ustal przyczynę problemu, gdy silnik ostygnie. Patrz Sprawdzenie płynu chłodzącego silnik .
Wskaźnik paliwa
Wskazówka: W zestawie wskaźników typu 3 wskaźnik ten jest wyświetlany w centrum komunikatów.
Strzałka obok ideogramu dystrybutora wskazuje stronę, po której znajduje się wlew paliwa.
