Lexus IS300h: Ostrzeżenia dotyczące układu ułatwiającego parkowanie

Obraz pokazywany na ekranie

Układ ułatwiający parkowanie wyświetla obraz z kamery umieszczonej na zderzaku z tyłu samochodu.

Ustawienia ekranu układu ułatwiającego parkowanie można zmieniać.

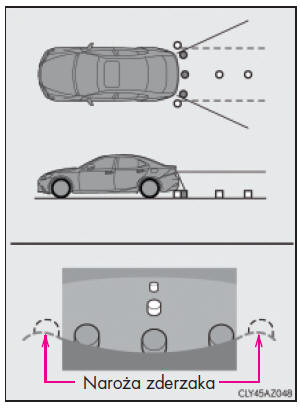

• Obszar pokazywany na ekranie może zmieniać się w zależności od położenia samochodu i warunków drogowych
• Obszar obejmowany przez kamer ę jest ograniczony. Na ekranie nie są widoczne obiekty znajdujące się w pobliżu naroży zderzaka lub bezpośrednio pod zderzakiem.
• Obiektyw kamery jest specjalnego typu. Odległości pomiędzy obrazami obiektów pokazywanymi na ekranie mogą nie odzwierciedlać precyzyjnie rzeczywistego stanu.
• Obiekty, które znajdują się wyżej niż obiektyw kamery, mogą nie być widoczne na ekranie.

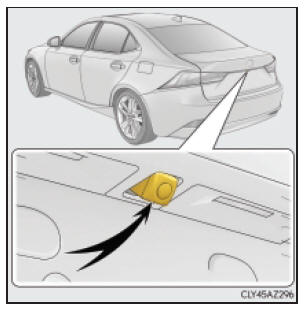

Kamera układu ułatwiającego parkowanie

Kamera układu ułatwiającego parkowanie znajduje się nad tablicą rejestracyjną.

Obsługa kamery

Jeżeli zanieczyszczenia lub ciała obce (takie jak krople wody, śnieg, błoto itp.) przylegają do kamery, przekazywany obraz może być niewyraśny. W takim przypadku należy spłukać ją dużą ilością wody, a następnie wytrzeć obiektyw do czysta miękką i wilgotną szmatką.

Różnice pomiędzy obrazem wyświetlanym na ekranie a aktualną sytuacją na drodze

Linie dystansowe i linie obrysowe samochodu mogą w rzeczywistości nie byś równoległe do linii wyznaczających miejsce parkingowe. Nale ży potwierdzić sytuację wzrokowo.

Odległości między liniami obrysowymi samochodu a lewą i prawą linią wyznaczającą miejsce parkingowe mogą nie być równe, wbrew temu co widać na ekranie. Należy potwierdzić sytuację wzrokowo.

Linie dystansowe pokazują odległość dla płaskiego podłoża. W wymienionych poniżej przykładach istnieje margines błędu pomiędzy ustalonym miejscem parkowania a liniami pomocniczymi na ekranie oraz aktualną odległością/torem na drodze.

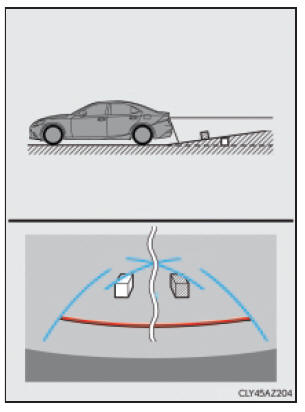

• Gdy podłoże za samochodem wznosi się

Linie dystansowe będą widoczne bliżej pojazdu, niż są w rzeczywistości.

Przedmioty będą widoczne dalej, niż są w rzeczywistości.

Tym samym istnieje margines błędu pomiędzy ustalonym miejscem parkowania a liniami pomocniczymi na ekranie oraz aktualną odległością/ torem na drodze.

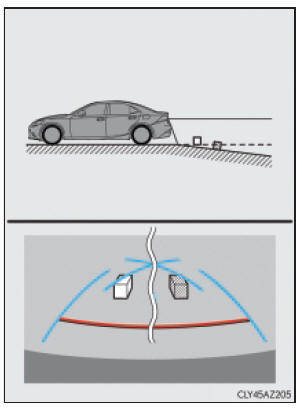

• Gdy podłoże za samochodem opada

Linie dystansowe będą widoczne dalej od pojazdu, niż są w rzeczywistości. Przedmioty będą widoczne bliżej, niż są w rzeczywistości. Tym samym istnieje margines błędu pomię- dzy ustalonym miejscem parkowania a liniami pomocniczymi na ekranie oraz aktualną odległością/ torem na drodze.

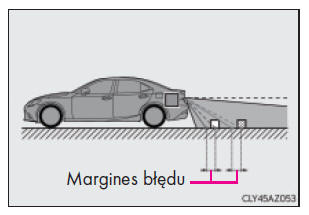

• Gdy jakaś część pojazdu obniży się

Jeżeli którakolwiek część samochodu obniży się z powodu liczby pasażerów lub rozkładu obciążenia, zaistnieje margines błędu pomiędzy ustalonym miejscem parkowania a liniami pomocniczymi na ekranie oraz aktualną odległością/torem na drodze.

Gdy w pobliżu znajduje się obiekt przestrzenny

Linie kursowe odnoszą się do obiektów płaskich (np. droga). Nie jest możliwe określenie położenia obiektów przestrzennych (takich jak samochody) za pomocą linii kursowych i linii dystansowych. Gdy w pobli- żu znajduje się obiekt przestrzenny z wystającymi elementami (np. część ładunkowa samochodu ciężarowego itp.), należy zwracać uwagę na następujące punkty.

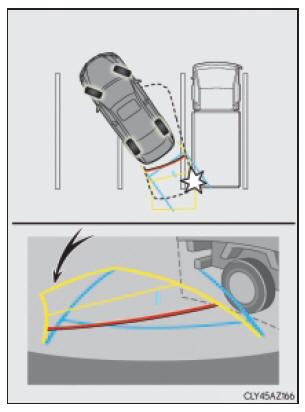

Linie kursowe

Należy wzrokowo ocenić otoczenie i obszar z tyłu pojazdu.

Na poniższym ekranie powierzchnia ładunkowa samochodu ciężarowego wygląda tak, jakby znajdowała się poza liniami kursowymi, więc do kolizji nie dojdzie.

Jednakże szerokość przestrzeni ładunkowej ciężarówki jest większa niż linia ograniczająca podwozie i linia ta może przecinać się z liniami kursowymi.

W rzeczywistości, cofając zgodnie ze wskazywanymi liniami kursowymi, może dojść do kolizji.

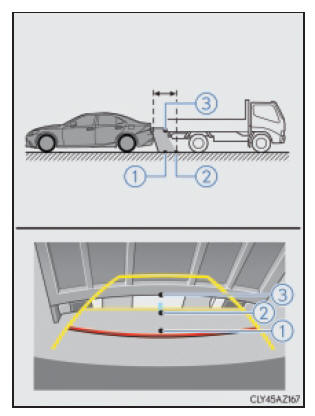

Linie dystansowe

Należy wzrokowo ocenić otoczenie i obszar z tyłu pojazdu.

Z pokazywanych na ekranie linii dystansowych wynika, że samochód ciężarowy znajduje się w punkcie 2 , natomiast w rzeczywistości, po osiągnięciu punktu 1, nastąpi kolizja z samochodem ciężarowym. Na ekranie wydaje się, że punkt 1 znajduje się najbliżej, a punkt 3 znajduje się dalej. Jednak w rzeczywistości punkty 1 i 3 znajdują się w tej samej odległości, a punkt 2  jest bardziej oddalony od punktów 1 i 3 .
